Hãng sản xuất : PROCEQ SA , THỤY SĨ

Xuất xứ sản suất : Thụy SĨ

Năm sản xuất: 2021

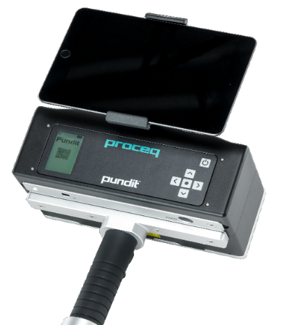

Máy siêu âm kiểm tra khuyết tật bê tông sử dụng công nghệ xung dội quét mảng pha hiển thị hình ảnh/Array, " phiên bản kết nối với máy tính bảng hỗ trợ sử dụng chạy trên hệ điều hành IOS do Appple sản xuất (IPAD) thông qua kết nối đầu dò với máy tính bảng bằng kết nối không dây WIFI".

Đáp ứng theo các hướng dẫn "guidelines":

RI-ZFP-TU

ZTV-ING Teil 5 Tunnelbau

ACI 228.2R-13

DGZfP-Merkblatt B04

Đặc điểm:

+/ Thích hợp cho việc xác định các khuyết tật, vị trí của các khuyết tật bên trong kết cấu bê tông và bê tông cốt thép nhanh chóng.

Các khuyết tật gồm có: Lỗ rỗng,tổ ong và độ sâu của sự phân tách lớp bên trong bê tông.

+/ Phát hiện các vật thể bên trong kết cấu bê tông và bê tông cốt thép:Các ống,gân phía bên ngoài của cốt thép

+ Các đầu đo siêu âm được làm bằng vật liệu gốm có độ bền cao. Với công nghệ tiên tiến nhất về xung dội quét mảng pha cho phép đo với các tiếp điểm khô mà không cần sử dụng mỡ siêu âm để tiếp âm giữa các đầu đo và bề mặt cần đo như phương pháp đo truyền thống.

Tính năng ưu việt với phiên bản PD 8000 Pro

+/- Cho phép đo đơn giản và thực hiện phép đo nhanh hơn bởi hỗ trợ công nghệ trí tuệ nhân tạo( A.I ).

+/ Máy siêu âm xung dội quét mảng pha với hỗ trợ phần mềmchụp cắt lớp cho phép đo chiều dày bê tông một cách hoàn hảo nhất, phương pháp siêu âm này cho phép thiết bị xác định được các khuyết tật bên trong bê tông và sợi bê tông cốt thép.

Máy siêu âm Pundit PD 8000 Pro cũng sẽ hỗ trợ người sử dụng hiện trường có thể phát hiện đến lưng tường(giới hạn của cấu kiện bê tông từ phía trước để đặt đầu dò đến phía sau cùng của cấu kiện bê tông )với chức năng định vị thông minh và ước tính tốc độ xung siêu âm một cách tự động).

+ Cho phép hiển thị rõ nét với thời gian quét đơn.

+ Cho phép quét với mảng pha cố định cho kết quả hình ảnh với độ phân giải cao và sắc nét

+ Cho phép hiển thị kết quả và hình ảnh rõ nét theo thời gian thực ( Pundit PD 8000 Pro )

Nhờ có công nghệ trí tuệ thông minh(A.I) giúp cho độ phân giải hình ảnh các kết quả có độ phân giải cao và sắc nét.

Cuộn băng dính có thước chia vạch được cung cấp kèm theo máy để người sử dụng dán vào cấu kiện cần kiểm tra. Với việc đầu dò siêu âm xung dội quét mảng pha được người sử dụng dịch chuyển theo chiều dọc của băng dính được chia vạch gắn trên cấu kiện đo cho được kết quả với hình ảnh sắc nét có độ phân giải cao. Với công nghệ này thậm chí ngay cả khi người sử dụng nhận ra điểm hay vị trí đầu dò quét qua cũng sẽ được hệ thống định vị vị trí thông minh Proceq sử dụng cảm biến hình ảnh CMOS giúp cho việc xác định các khuyết tật trong bê tông ngay tại vị trí trong thời gian thực

+/ Màn hình định vị hiển thị vị trí được phát hiện thực tế. Công nghệ xung dội, xung đa kênh độ phân giải cao. Với đầu đo Pundit PD 800 Pro 8 kênh, một kênh truyền tín hiệu siêu âm và các tín hiệu nhận được từ 7 kênh khác. Mỗi kênh truyền lần lượt. Một phép đo hoàn chỉnh bao gồm 28 lần quét. Chúng được sử dụng để tính toán và hiển thị B-scan trong thời gian thực bằng cách sử dụng kỹ thuật lấy nét khẩu độ tổng hợp (SAFT). Khớp nối hai đầu dò dẫn đến việc xử lý khẩu độ 16 kênh tổng cộng 240 lần quét mỗi lần đo.

Các dữ liệu báo cáo công nghệ số giúp việc chia sẽ dữ liệu và sao lưu trực tiếp từ ứng dụng APP và thông qua các dịch vụ đám mây bảo mật cao. Tính năng Nhật ký duy nhất ghi lại các thông số chính liên quan đến mỗi phép đo bao gồm cài đặt, thời gian,hình ảnh, ghi chú trang web và vị trí đo.

Giao diện người sử dụng cho phép xem trực tiếp nhiều dạng hình ảnh với các kết quả trên nhiều góc độ quan sát khác nhau giúp tối ưu hóa việc thu thập và đánh giá dữ liệu.

Chế độ đo:

+ Quét trên một khu vực,diện tích ngay tại hiện trường với hỗ trợ phần mềm 3D và hiển thị dạng lưới/Area Scan (on-site 3D and grid)

+ Quét theo một đường hay một hàng/ Line Scan

Chế độ đánh giá kết quả và các dữ liệu đo:

- Các dữ liệu đo khi quét trên một hàng

- Chế độ thời gian quét trên một lát của mặt cắt

- Bản đồ các mặt cắt khi đầu dò quét để đo các khuyết tật bên trong bê tông

- Phần mềm báo cáo các kết quả đo với số liệu và hình ảnh

Chức năng thông minh phát hiện lưng tường (back wall)/giới hạn chiều dày bê tông tính từ phía trước mặt đầu dò đến phía sau của kiện bê tông Pundit PD8000 có thể tự động phát hiện bức tường phía sau bằng các thuật toán hình ảnh thông minh, tạo điều kiện cho việc giải thích các bản quét trên máy.

Ngoaì ra,người dùng có thể đặt các tên cho các khuyết tật và các thanh cốt thép đo được để tạo thuận lợi cho việc truyền thông các kết quả quét.

Thông số kỹ thuật:

+ Thang đo >2m phụ thuộc vào chất lượng của bê tông. Trong một số trường hợp trên thực tế với chất lượng bê tông tốt cho phép đo đến độ sâu 2,7 m

+ Băng thông 15 đến 100 kHz

+ Công nghệ siêu âm : Xung dội quét mảng pha

+ Băng tần : 2.85 GHz

+ Độ phân giả phép đo siêu âm : 1 μs

+ Điện áp xung UPE : ±150 V

+ Độ khuếch đại: 1 đến 10’000x (0 to 80 dB)

+ Tần số đầu dò danh nghĩa: 50 kHz kiểu sóng cắt

+ Hình dạng xung: Sóng vuông

+ Độ trễ xung: 8 ms – 200 ms

+ Đầu đo với số kênh đo tiêu chuẩn: 8 kênh( cho phép chọn mua thêm mo đun và nâng cấp tối đa với đầu dò đến 16 kênh )

+ Đầu dò xung dội quét mảng pha có trọng lượng: 3 kg

+ Kích thước: 240 x 273 x 153 mm

+ Màn hiển thị kết quả : Bất kỳ loại IPAD pro nào (khách hàng tự mua)

+ Độ ẩm cho phép : <95% RH, không bão hòa nước  (thời tiết nồm)

+ Đáp ứng chuẩn IP 54 (chống bụi và chống nước)

+ Cho phép người sử dụng tùy chỉnh đơn vị theo đơn vị quốc tế với hỗ trợ nhiều ngôn ngữ cũng như thiết lập múi giờ địa phương

+ Thỏa mãn và đáp ứng theo các tiêu chuẩn quốc tế về công nghệ siêu âm xung dội quét mảng pha theo ACI 228.2R-13, RI-ZFP-TU

+ Nhiệt độ hoạt động cho phép từ 0 đến 500 độ C

Cấu hình tiêu chuẩn cung cấp kèm theo sẵn sàng cho sử dụng trọn bộ (phiên bản máy tính bảng bao gồm IPAD kết nối đầu dò xung dội quét mảng pha) bao gồm :

1.1 Hardware/Phần cứng

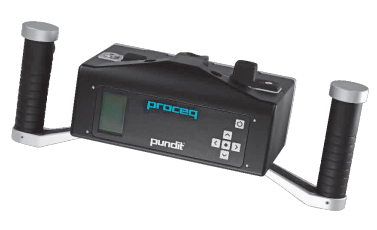

+/- 01 đầu dò xung dội quét mảng pha PD8000

+/ 01 Bộ Mô đun phát WIFI cho phép kết nối máy tính bảng IPAD với đầu dò xung dội quét mảng pha

Khuyến cáo: Máy tính bảng IPAD không cấp theo máy, khách hàng tự mua trong nước để kết nối với đầu dò siêu âm

+/- 06 viên pin sạc AA loại NiMH

+/- Dây nguồn

+/- Cáp nối USB +/- Băng dính dán được đánh dấu mét(được hiệu chuẩn)các điểm và vị trí trước khi đo siêu âm(3 cuộn)

+/- 01 Tài liệu hướng dẫn sử dụng máy ( bản in )

+/- 01 hộp đựng máy và phụ kiện bằng nhựa

1.2 Part no.32798100: Chương trình phần mềm cơ sở PD8000 BASIC SOFTWARE cho phép sử dụng trọn đời với đầu dò xung dội quét mảng pha nói trên

1.3 PD8000 Pro SOFTWARE cho phép sử dụng trong thời hạn một năm/ 12 tháng
