Hãng sản xuất : PROCEQ - Thụy Sĩ
Xuất xứ hàng hóa : Thụy Sĩ
Năm sản xuất : 2021
Theo tiêu chuẩn EN12504-4,ASTM C 597-02, BS 1881 Part 203, ISO1920-7:2004
ASTM C 597-02 (Tiêu chuẩn Mỹ)
BS 1881 Part 203 (Tiêu chuẩn Anh quốc)
ISO1920-7:2004 (Tiêu chuẩn quốc tế)
IS 1311 (India)
Ứng dụng :
Kiểm tra sự không đồng nhất trong kết cấu bê tông và vật liệu (gỗ, đá ..vv)
Không đồng nhất có thể là vết nứt, lỗ rỗng, vật thể lạ
Đáp ứng tiêu chuẩn kiểm tra
EN 12504-4 (Tiêu chuẩn Châu Âu)
ASTM C 597-02 (Tiêu chuẩn Mỹ)
BS 1881 Part 203 (Tiêu chuẩn Anh quốc)
ISO1920-7:2004 (Tiêu chuẩn quốc tế)
IS 1311 (India)
Đặc tính kỹ thuật :
Dải đo : đến 15m ( phụ thuộc vào đặc tính vật liệu)
Băng thông : 20 kHz - 500 kHz
Công nghệ ứng dụng : vận tốc xung siêu âm UPV (Ultrasonic PulseVelocity)
Độ phân giải : 0.1 us
Điện áp xung : 100 - 400Vpp
Có thể lựa chọn các bước với hệ số khuếch đại : 1x 10000 x
Tương thích với các loại đầu đo có tần số từ 24 đến 500Khz
Dạng xung: xung vuông
Nhiều chế độ đo bao gồm :
- Quét đường (Line Scan): Quét vùng (Area scan);
- Thu thập số liệu, tính toán cường độ và đo module đàn hồi,
- Vận tốc xung; Vận tốc sóng mặt; Ước lượng chiều sâu vết nứt.
Tự động tính toán vận tốc theo các tiêu chuẩn
Có thể dùng với đầu dò xung dội (Pulse Echo) để làm B-scan
Chức năng phóng tôi thu nhỏ và cuộn màn hình để đánh giá A-scan
Biểu đồ sóng siêu âm có thể được lưu , xem lại và được quan sát trực tiếp trên màn hình Cài đặt các thông số trên màn hình
Con trỏ kép để đánh giá A-scan
Con trỏ độc lập để đo biên độ tín hiệu
Tư động hay thủ công đặt khuyếch đại và điều chỉnh ngưỡng
Màn hình mầu hiển thị : 7", 800 x 400 pixel, loại cảm úng
Bộ nhớ trong : 8GB
Chế độ cài đặt đơn vị đo : m hay inch theo đơn vị đo lường của Anh
Hoạt động bằng pin, thời gian hoạt động đến 8h hay hơn
Điều kiện môi trường cho phép khi đo và phân tích : - 10 đến 500 độ C
Cấp bảo vệ vở máy : IP 54
Phần mềm truyền số liệu ra PC,phân tích, báo cáo kết quả PL-Link :
Một bộ tiêu chuẩn bao gồm :

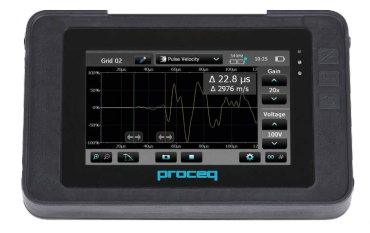

Máy chính PUNIT PL-200 kèm pin và quai đeo
Đầu đo ( thu/phát siêu âm tần số 54 kHz )
Cáp BNC cho đầu đo , dài 1.5m
Khối mẫu chuẩn
Mỡ siêu âm
Bộ sạc pin
Cáp USB và Phần mềm truyền số liệu đến máy vi tính PL-LinK
Sách hướng dẫn sử dụng
Hộp đựng
